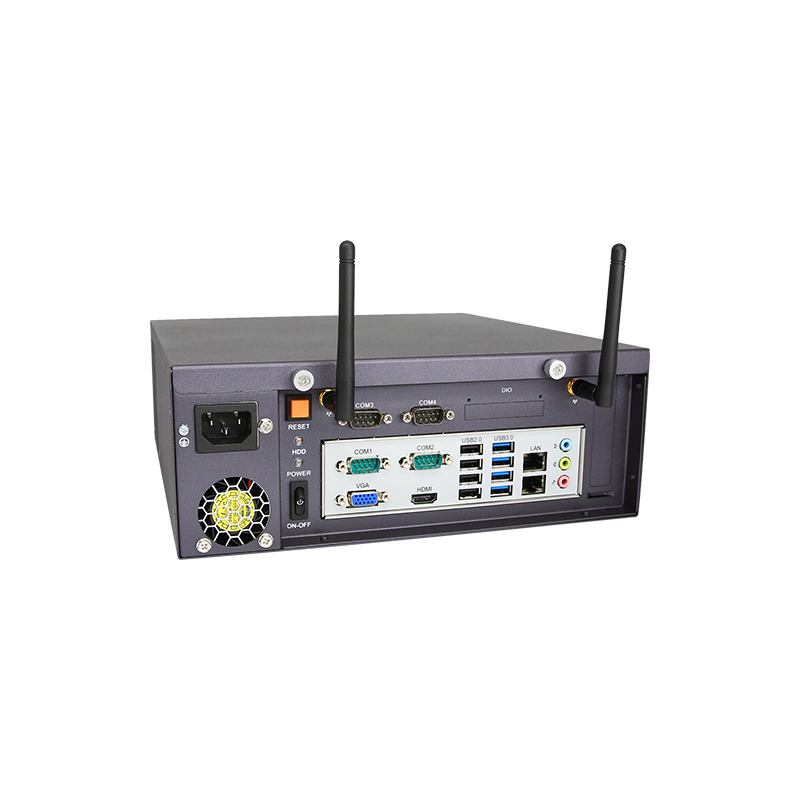

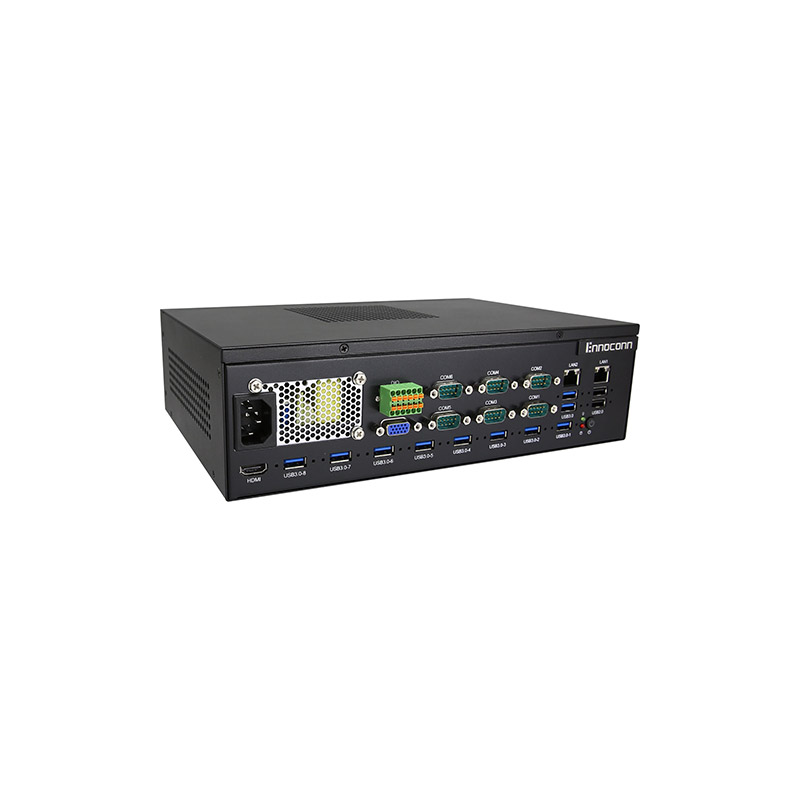

在工業現場的設備調試與維護中，我們常常會遇到一種令人困惑的現象：一臺嵌入式工控機明明已經通電啟動，連接顯示器的VGA線纜也插得嚴絲合縫，但屏幕卻是一片漆黑，或者顯示“無信號輸入”。此時，很多新手工程師的第一反應往往是：“是不是VGA接口供電不足？需不需要給VGA線外接個電源？”

　　VGA接口的供電真相

　　首先，我們需要明確一個核心事實：VGA接口確實存在電壓輸出，但它絕不是用來“驅動”顯示器的。

　　標準的VGA接口擁有15個針腳，其中第9號針腳確實定義了一個+5V的電壓輸出。但這微弱的電流（通常限制在50mA左右）并非為了給屏幕背光或內部電路供電，而是為了完成“握手”協議。在早期的顯示技術中，這個+5V電壓主要用于告訴顯卡：“嘿，我已經連接了一個顯示器，請開始輸出圖像信號。”它承載的是身份識別與數據通信的功能，而非能量傳輸。

　　因此，當你面對一臺黑屏的工業顯示器時，試圖通過給VGA線“外接電源”來解決問題，不僅毫無作用，甚至可能因為錯誤的接線導致主板接口燒毀。工業顯示器，無論是LCD還是LED背光，其巨大的功耗必須依賴于獨立的電源適配器或直流輸入端子，VGA線永遠無法承擔這一重任。

　　為什么“有電”卻不顯示？

　　既然VGA口自帶5V電壓，且顯示器也有獨立供電，為什么在工控現場，VGA黑屏依然是高頻故障？這往往不是“電”的問題，而是“信”的問題。

　　在復雜的工業環境中，電磁干擾無處不在。變頻器、伺服電機、大功率繼電器產生的電磁波，極易穿透VGA線纜的屏蔽層。VGA傳輸?shù)氖悄M信號，這種連續變化的電壓波形對干擾極其敏感。一旦干擾信號疊加在圖像信號上，工控機顯卡輸出的模擬波形就會發生畸變，導致顯示器無法同步，從而觸發保護機制，顯示“超出范圍”或直接黑屏。

　　此外，接地環路也是罪魁禍?zhǔn)字弧．?dāng)工控機與顯示器分別連接不同的電源插座，且兩者之間存在電位差時，電流會順著VGA線的屏蔽層流動。這不僅會引入噪點，嚴重時甚至?xí)蜎]正常的視頻信號。

　　被忽視的“握手”失敗

　　除了干擾，EDID通信失敗也是導致VGA不顯示的隱形殺手。EDID就像是顯示器的“身份證”，里面記錄了屏幕支持的分辨率、刷新率等參數。

　　當工控機啟動時，顯卡會嘗試讀取這根“身份證”。如果VGA線纜質量低劣，或者轉接頭（如HDMI轉VGA）內部的DDC通道斷路，工控機就讀不到顯示器的信息。此時，顯卡可能處于迷茫狀態：是輸出1080P還是720P？是60Hz還是75Hz？為了安全起見，許多現代工控主板在無法識別EDID時，會選擇關閉模擬信號輸出，或者輸出一個極低分辨率的保守信號，導致現代工業屏無法識別。

　　理解了上述原理，我們在面對VGA黑屏?xí)r，就不應再糾結于“供電”，而應采取更精準的手段。

　　首先，檢查物理連接。VGA接口兩側的螺絲必須擰緊，這不僅是為了固定，更是為了保證15根針腳緊密接觸，特別是負責接地的針腳，能有效減少干擾。其次，排查信號源優先級。許多工控機同時具備HDMI和VGA接口，BIOS往往默認HDMI優先。如果HDMI口插著線（即使沒接屏幕），VGA口可能會被自動屏蔽。

　　最徹底的解決方案，是在工業現場盡量摒棄VGA，轉而使用HDMI或DisplayPort等數字接口。數字信號具有更強的抗干擾能力和自動糾錯機制，且支持熱插拔檢測，能從根本上避免模擬信號帶來的不穩定。如果必須使用VGA，請務必選用帶有磁環、雙層屏蔽的高質量線纜，并確保工控機與顯示器共地連接。

　　綜上所述，工控機VGA口不需要、也無法通過外接電源來解決顯示問題。它需要的是純凈的信號環境、正確的BIOS設置以及可靠的物理連接。
